09450-05180 PUMP ASSY, INJECTI Calibration Data


Rating:
45
Buy PUMP ASSY, INJECTI 09450-05180 genuine, new aftermarket engine parts with delivery

Information pump assy, injecti Denso

Product
Fuel Injection Pump
Vehicle engine
Construction machine K3E-D11A
Engine
K3E-D11A
Serial start-end
8906--9112
Info
Injector Nozzle
093500-4320
Injector nozzle: 0935004320

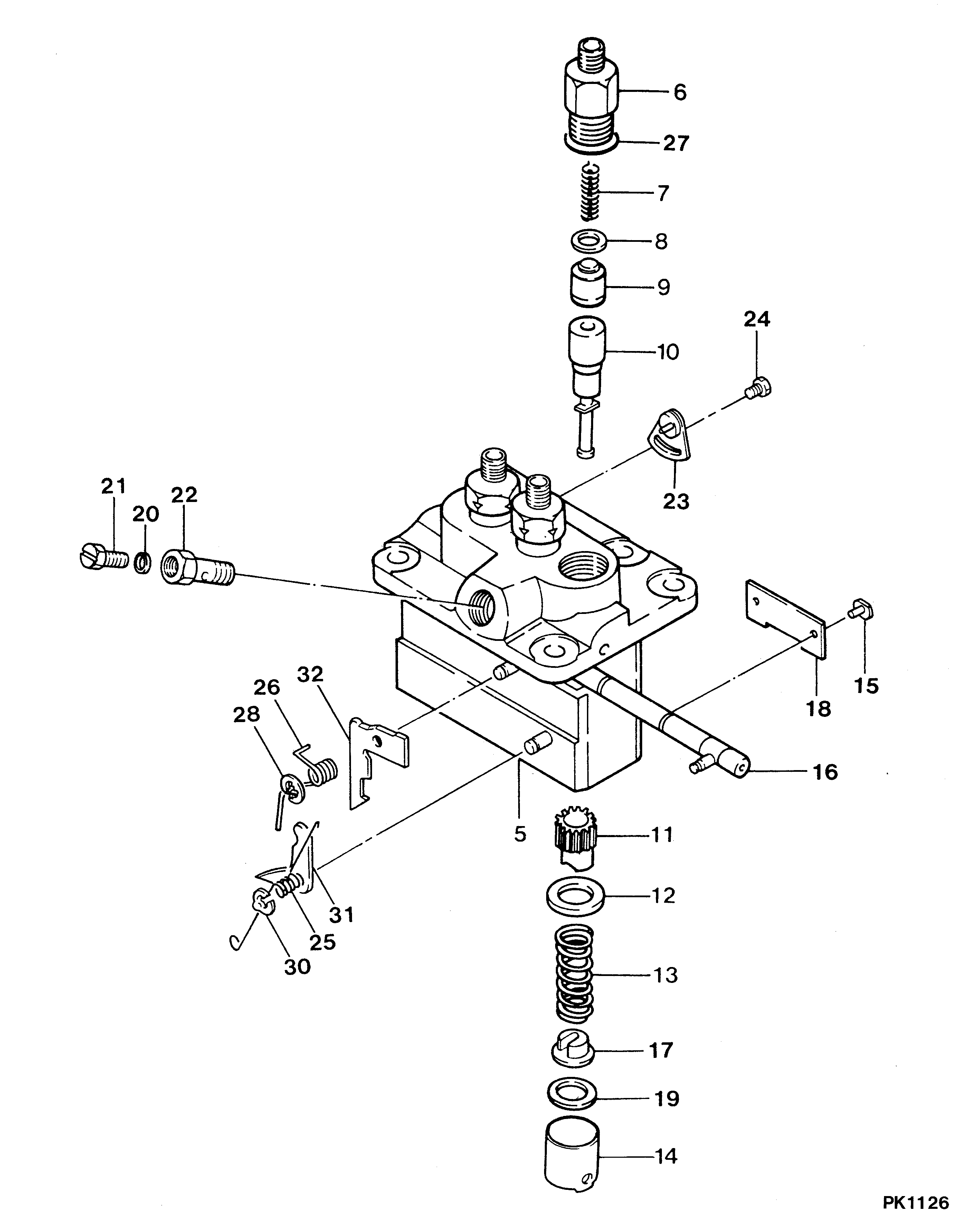

Components :

00.001
PUMP ASSY, INJECTI
PFR3M

Scheme #.#:

Qty
Part num
Name
Remarks
Manufacture num
000
[01]
09450-05180
PUMP ASSY, INJECTI
PFR3M
005
[01]
HOUSING SUB-ASSY,
-9302
005
[01]
HOUSING SUB-ASSY,
9302-
006
[03]
HOLDER, DELIVERY V
007
[03]
SPRING, DELIVERY V
008
[03]
GASKET, DELIVERY V
009
[03]
VALVE SUB-ASSY, IN
010
[03]
ELEMENT SUB-ASSY,
011
[03]
SLEEVE, PLUNGER CO
012
[03]
SEAT, SPRING, UPR
013
[03]
SPRING, PUMP PLUNG
014
[03]
TAPPET SUB-ASSY,IN
014-001
[03]
TAPPET, INJECTION
014-002
[03]
ROLLER, FEED PUMP
014-003
[03]
PIN, INJECTION PUM
015
[03]
PIN, INJECTION PUM
016
[01]
RACK ASSY, CONTROL
017
[03]
SEAT, SPRING, LWR
018
[01]
PLATE
019
[3C]
PLATE, TAPPET ADJU
T0.6
019
[3C]
PLATE, TAPPET ADJU
T0.2
019
[3C]
PLATE, TAPPET ADJU
T0.3
019
[3C]
PLATE, TAPPET ADJU
T0.4
019
[3C]
PLATE, TAPPET ADJU
T0.5
019
[3C]
PLATE, TAPPET ADJU
T0.25
019
[3C]
PLATE, TAPPET ADJU
T0.35
019
[3C]
PLATE, TAPPET ADJU
T0.45
019
[3C]
PLATE, TAPPET ADJU
T0.55
019
[3C]
PLATE, TAPPET ADJU
T0.65
020
[01]
WASHER, FUEL PIPE
-9705
020
[01]
WASHER, COPPER PLA
9706-
021
[01]
SCREW, AIR BLEEDER
022
[01]
SCREW, HOLLOW
023
[02]
PLATE, ADJUSTING
024
[02]
BOLT, W/WASHER
M6,L9.5 -9004
024
[02]
BOLT, WASHER HEAD
M6,L8 9004-
025
[01]
SPRING, DIAPHRAGM
026
[01]
SPRING, DIAPHRAGM
027
[03]
O-RING
ID14.8
028
[01]
E-RING
030
[01]
E-RING
031
[1C]
STOPPER
6,L17.0
031
[1C]
STOPPER
7,L16.9
031
[1C]
STOPPER
8,L16.8
031
[1C]
STOPPER
9,L16.7
031
[1C]
STOPPER
10,L16.6
031
[1C]
STOPPER
11,L16.85
031
[1C]
STOPPER
11L16.75
032
[1C]
STOPPER
67,L3.0
032
[1C]
STOPPER
68,L3.1
032
[1C]
STOPPER
69,L3.2
032
[1C]
STOPPER
70,L3.3
032
[1C]
STOPPER
71,L3.4
032
[1C]
STOPPER
72,L3.5
032
[1C]
STOPPER
73,L3.6
032
[1C]
STOPPER
74,L3.7
032
[1C]
STOPPER
75,L3.8
032
[1C]
STOPPER
76,L3.9
032
[1C]
STOPPER
77,L4.0
032
[1C]
STOPPER
78,L4.1
032
[1C]
STOPPER
79,L4.2
032
[1C]
STOPPER
80,L4.3
032
[1C]
STOPPER
81,L4.4

Include in ##:

09450-05180 as PUMP ASSY, INJECTI

Cross reference number



Part num
Firm num
Firm
Name
09450-05180

PUMP ASSY, INJECTI

Test Calibration Data:

0945005180 MM438938




Information:


Table 1
Features Benefits
All engineering changes and updates included Improved reliability and performance
Worldwide availability through the Cat® Parts Distribution System Customer access regardless of location
Off the shelf reliability Downtime reduced through exchanged product
Same as new Caterpillar warranty Consistent support
Illustration 1 g06211468
(1) Rocker arm with MEUI-C hardware
(2) Rocker arm with MEUI-A hardwareNote: The 192-4151 Button is being replaced with the 258-8721 Button on MEUI-A injector rocker arms. Either button can be used for both types of injectors.
Table 2
MEUI-C Rocker MEUI-A Rocker
258-8721 Button 192-4151 Button
274-4492 Arm Adjustment Screw 196-5069 Arm Adjustment Screw
8L-2777 O-Ring Seal 061-8639 O-Ring Seal
Table 3
Reman Part Number New Part Number Machine Serial Number Prefixes
20R-3319 437-3881 221, 530, 819, 880, 986, 1DL, 1XJ, 24W, 25W, 26W, 27W, 2TW, 2YD, 3F6, 3KR, 3SK, 45P, 4SK, 5TJ, 5TW, 6AB, 6PR, 6YF, 6XJ, 6YZ, 7MZ, 86Z, 87X, 87Z, 9TC, A4G, A9P, AKA, AMA, ANS, APF, ARW, ASW, AWW, AYT, AZW, B1N, BCC, BKX, BLY, BRL, BTW, BTX, BXD, BXY, BYP, CMX, DBB, DBC, DHF, DHJ, DHT, DHX, DJK, DLS, DLW, DN6, DNM, DNR, DNW, DR3, DS3, DS9, DW9, E4S, EDA, EED, EXD, EYG, FCT, FDL, FEN, FKD, GEB, GT7, GXR, H25, H4C, H8M, H9K, HJD, HS2, JCM, JET, JJW, JLK, JMS, JNS, JNW, JRP, JXP, KBC, KCZ, KDH, KDP, KGB, KK2, KK3, KLK, KLS, KNW, KPZ, KSD, KZL, L4F, LFJ, LFK, LFN, LTX, LWY, MB8, MBE, MCY, MDG, MFL, MKP, MWH, MYA, NEL, NNW, P4J, P4L, PAR, PAX, PJA, PT7, RAB, RCD, RCY, RFM, RLB, RM2, RM3, RMA, RME, RWB, SEE, SET, T2F, T4P, T4S, T4Y, T5S, T5W, TFJ, TNM, TWA, TWG, TYE, W1B, W1F, WBT, WSN, WT6, WTW, WTX, WWC, WWD, Z4D, Z4Z, ZAC, ZMX
20R-3322 437-3862 232, 233, 234, 818, 1AB, 1FB, 1NB, 1JB, 2GB, 2KR, 2PS, 2SR, 2XW, 3ND, 47M, 5EW, 5YR, 6BK, 6GZ, 6TB, 6TR, 71W, 7CG, 7KR, 7XM, 85X, 86X, 8PS, 90Z, A7A, A8J, ALP, ANW, AP4, ASX, AT2, AW4, AWF, AWH, AWR, AXB, AXF, AXG, AXM, AYH, AZZ, B1P, B1R, B93, B9K, BBB, BDS, BKF, BNH, BPC, BWX, BZZ, CB2, CEN, CES, CEX, CLD, CLS, CXM, CXR, DBD, DFA, DFJ, DHB, DHD, DHG, DHL, DP4, DPE, DT8, DWJ, DXB, DXE, DXG, DXR, E4R, EAM, EBF, ECM, ECX, ELC, FAT, FH9, FMC, GAY, GER, GLH, GLK, GWC, GXM, H27, HSM, J2M, J8B, JKC, JR8, KEX, KJW, KKJ, KKK, L4D, L4E, L8S, LH9, LTS, LWA, LWX, LWZ, M1M, M3P, M3W, M4E, MB9, MCS, MEM, MEX, MH8, MHG, MLN, MMA, MNZ, MSE, MSF, N64, NFJ, NLK, P1C, P1M, PAP, PAS, PF8, PNM, RCM, RJG, RJS, SBE, SJY, T2E, T4R, TAS, TEC, TLB, TPB, TWZ, W1C, W1E, WAG, WAP, WAW, WTK, XP8, Z4X, Z9K
Table 4
Reman Part Number New Part Number Engine Serial Number Prefixes
20R-3319 437-3881 115, 127, 132, 137, 173, 174, 175, 2A3, 3LW, 5DS, 7CZ, 8AZ, 9NN, 9YP, AL6, AN2, AR2, AR3, ASW, AT4, AZW, B2C, B3G, BEM, BFM, BGA, BXS, C1G, C2T, C4G, C5E, C5L, C6C, CAH, CCB, CE5, CKH, CWJ, DCT, DDS, DGK, DGL, DKE, DSJ, DWB, E1Y, GB3, GBM, GDS, GEN, GES, GRS, GSZ, GTB,
