Information holder & nozzle se Denso
Product
Nozzle & Nozzle Holder
Vehicle engine
FH/FK/FM 6D14
Engine
6D14
Serial start-end
8506-
Info
Injector Nozzle
Components :

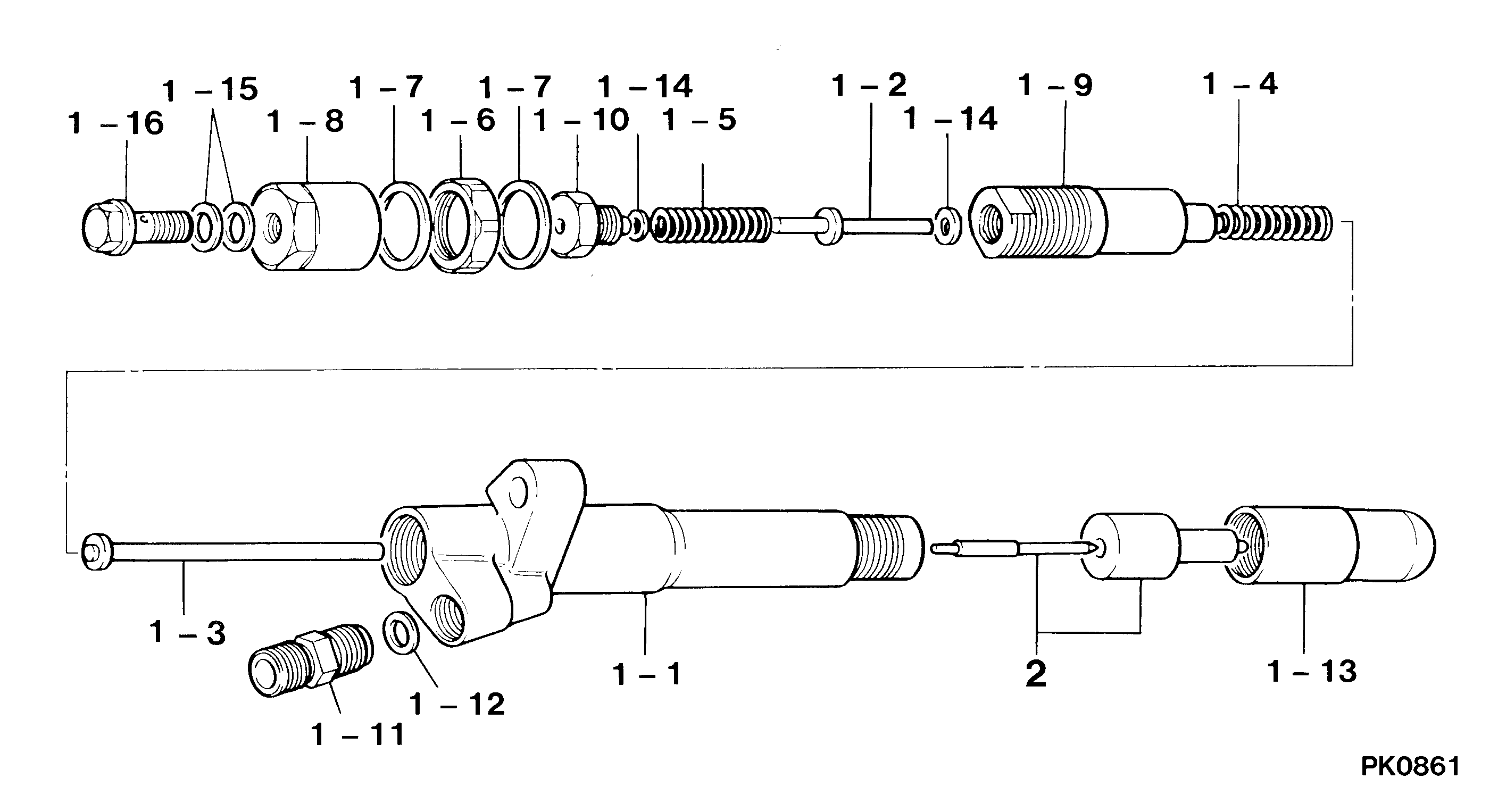

Scheme #.#:
№
Qty
Part num
Name
Remarks
Manufacture num
000
[01]
09350-03980
HOLDER & NOZZLE SE
TWO SPRING TYPE
ME076204
MITSUBISHI
Include in ##:
09350-03980
as HOLDER & NOZZLE SE
Nozzle Specification:
Parts number
0935003980 MITSUBISHI
Nozzle
0934002210
First opm
17.64-18.42
First op
180-188
Second om
24.89-25.67
Second op
254-262
Torquen
58.8-78.4
Torque
6.0-8.0
Prelift
0.080-0.120
Max lift
0.280-0.330
Engine
FH/FK/FM 6D14
Information
Include as Nozzle:
Cross reference number
Part num
Firm num
Firm
Name
09350-03980
ME076204
HOLDER & NOZZLE SE
0935003980
ME076204
MITSUBISHI
HOLDER & NOZZLE SE
